是否有现货：	是	零部件及配件：	执行器
驱动方式：	电子	流动方向：	换向
适用介质：	水	材质：	不锈钢
连接方式：	法兰连接	通道：	三通式
结构形式：	固定球阀	类别：	三通球阀
品牌：	法登VATTEN	公称通径：	DN15-DN600
用途：	换向	型号：	VTQ42F-16P
商标：	法登VATTEN	包装：	纸箱包装

Y型三通球阀 给图定做Y型球阀 法兰气动三通球阀

品牌	VATTEN	型号	VTQ42F-16P	材质	不锈钢
连接形式	法兰	结构形式	固定球球阀	适用介质	水
压力环境	常压	工作温度	常温	标准	国标
流动方向	单向	驱动方式	气动	零部件及配件	执行器
用途	换向	类型(通道位置)	三通式	作用对象	压缩机
3C阀门类别	工业	?	?

公司介绍?? ? ? ? ? ? ? ? ? ? ? ? ? ?

? VATTEN创建于德国萨尔州。

? ?VATTEN是世界上著名的阀门专业生产企业，广泛用于纺织，电站，石油化工，供热制冷，制药，造船，冶金，轻工，环保等领域。VATTEN的产品主要是气动，电动执行器，气动/电动球阀，蝶阀，气动刀闸阀，气动调节阀等。有各种工程塑料（PVC,PP , CPVC），不锈钢，铸铁等阀体材料；并有多种接口方式和密封材料可供选择。

? 2010年VATTEN为了企业更好发展，将工厂整体搬迁至英国，德国保留公司销售及售后业务，随后VATTEN授权成立上海法登阀门有限公司，同年将VATTEN的组装与测试线迁至上海法登阀门，相应的销售及售后服务也陆续移交上海法登。

?? 上海法登继承德国VATTEN品质及服务，并在传承过程中不断创新与革新，充实企业文化底蕴与技术含量，法登人有信心将VATTEN这一品牌在广阔的中国大陆上做大做强。

产品介绍? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

德国VATTEN螺纹球阀体积小，由阀体与两个阀盖三部分组成，用四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体部分即可取出。工作原理是通过执行器90度的旋转来带动球体旋转，以达到介质的流通与阻断。适用于轻工机械体积小、空间窄的场合。

设计特性:???????????????

防火结构设计

采用ISO 5211直接安装执行器的平台设计

球阀与球体之间带防静电装置

阀杆防爆装置出设计

双层阀杆填料符合德国TUV TA-LUFL的阀杆泄漏测试要求

双蝶形弹片自动压紧填料设计

参照标准：

设计：EN12516-1、GB/T12224. ISO5211.

材料：ASTM A351、EN10213-

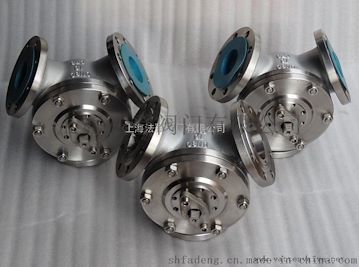

·气动Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。

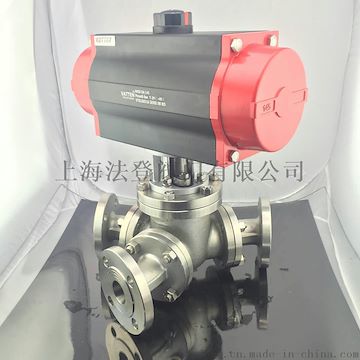

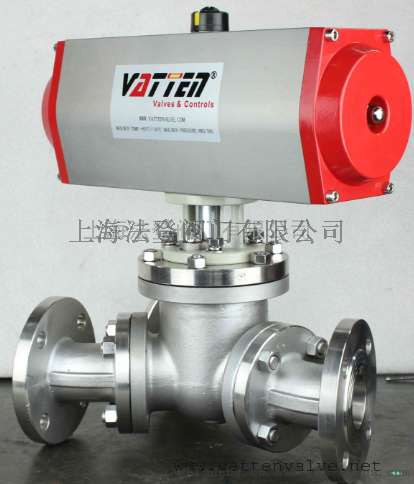

·气动VTQ形三通球阀由气动执行机构和Y形三通球阀组成。VTQ形三通球阀的阀座密封根据工况不同，密封面可采用：

1、聚四氟乙烯（≤200℃）

2、对位聚苯（≤300℃）

3、或硬质合金（≤600℃）

4、喷焊镍基合金(硬度大于HRC60)

5、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料。

气动YHQ型三通球阀结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等工作介质等，可满足不同的工况要求。适用各种苛刻工况，软密封适用≤200℃以下工况，硬密封碳钢不超过425℃。?

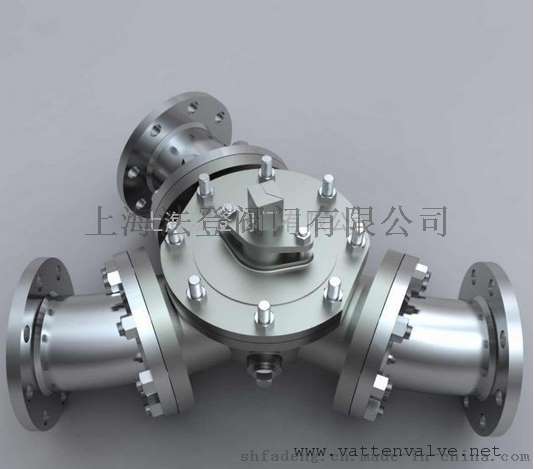

135°角Y型三通球阀本公司对应的型号为VTQ42F-16P或者VTQ42H-16P，是指流道为Y形结构，Y形角度135°，135度角Y型三通球阀应用在项目当中具有：流阻小、流量大、流通能力强、外观精美、结构紧凑，安装在管道当中不会使介质留在阀门内部，可以方便的对流道进行切换，在应用在工况当中135°角Y型三通球阀可以根据客户的要求定制密封面

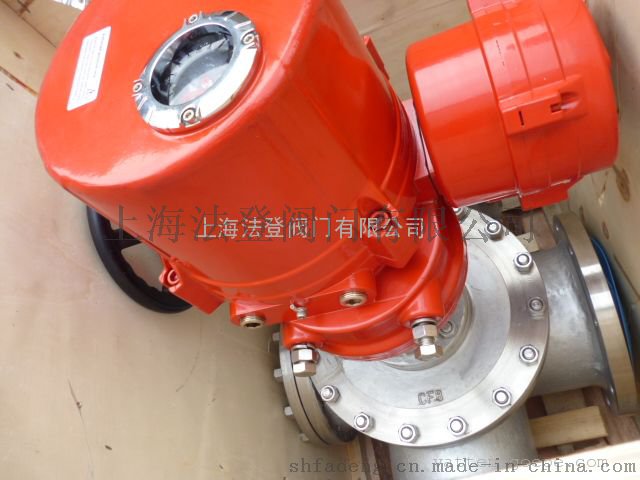

配电动执行器、气动执行器实际自动化控制

德国VATTEN标准技术参数

?

公称通径：DN50-DN300

阀体材质：WCB、304、316

连接方式：法兰式

压力等级：PN1.6-4.0MPa

结构形式：Y型120度、Y型135度

阀内组件

阀座密封：PTFE：-30℃～180℃

PPL：-30℃～250℃

硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨

阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨

阀杆材质：304

适用介质：粉体、水液、气体等

德国VATTEN?性能

流道形成120度切换，流道平坦、阻力小、流通能力强

介质无滞留

软密封***高温度250度

硬密封***高425度

泄漏量：零泄漏

回差：±2.5%
