热销VATTEN/法登 ZZYP型自力式压力调节阀

所属目录：其它

搜索关键字：热销VATTEN/法登 ZZYP型自力式压力调节阀

信息简介：热销VATTEN/法登 ZZYP型自力式压力调节阀

详细信息：

“热销VATTEN/法登 ZZYP型自力式压力调节阀”参数说明

是否有现货：	是	认证：	ISO9001
材质：	碳钢	压力环境：	常压
工作温度：	常温	零部件及配件：	执行器
形态：	角式	密封形式：	软密封型
介质工作温度：	中温阀	压力：	中压阀
流量特性：	等百分比	调节形式：	调节型
驱动方式：	气动电动手动	行程特点：	直行程
品牌：	法登VATTEN	型号：	ZZYP
包装：	纸箱包装

“热销VATTEN/法登 ZZYP型自力式压力调节阀”详细介绍

热销VATTEN/法登 ZZYP型自力式压力调节阀

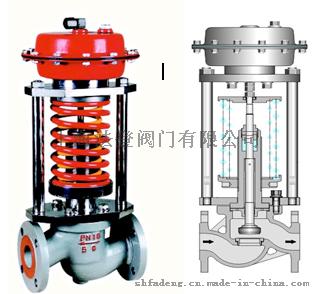

ZZYP型自力式压力调节阀是由阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品.该产品最大的特点是能在无电,无气的场所工作,压力设定值在运行中可随意调整.采用快开流量特性,动作灵敏,密封性能好,广泛应用于石油,化工,电站,轻工,印染等各种工业设备中气体,液体,蒸汽等介质压力的自动控制.

本系列产品执行机构有:薄膜式,活塞式两种；作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型)；附设隔温冷凝罐可在≤350℃温度下使用.根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果.

热销VATTEN/法登 ZZYP型自力式压力调节阀

材料代号		C(WCB)	P(304)	R(316)
? ? 主要零件	阀体	WCB(ZG	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯,阀座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶,乙丙橡胶,氯丁胶,耐油橡胶
	膜盖	A3,A4钢涂四氟乙烯
	填料	聚四氟乙烯,柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

主要技术参数

注:压力调节范围可根据用户要求进行制做.

热销VATTEN/法登 ZZYP型自力式压力调节阀

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		?	?	?	?	?	?	?	?	?	?	?
额定行程(mm)		8		10		14	20		25	40		50
允许压差(MPa)		2.5		2.0			1.6			1.0
公称压力(MPa)		1.6 4.0 6.4
流量特性		快开
压力调节范围(KPa)		15～50,40～80,60～100,80～140,120～180,160～220,200～260,240～300, 280～350,330～400,380～450,430～500,480～560,540～620,600～700,680～800 780～900,880～1000,600～1500,1000～2500
调节精度(%)		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350(适用于高温工况)
适用介质		执水,气体,蒸汽,低粘度介质
允许泄漏量	硬密封(L/h)	单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级
	软密封(ml/min)	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

注:压力调节范围可根据用户要求进行制做.

外形连接尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16,40	150	160	180	200	230	290	310	350	400	480	600
L		PN64	230	230	260	260	300	340	380	430	500	550	650
B			383		512		603	862		1023	1380		1800
H	压力调节范围 MPa	15～140	475		520		540	710		780	840	880	915
		130～300	455		500		520	690		760	800	870	880
		280～500
